รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: WONSUN
ได้รับการรับรอง: CE
หมายเลขรุ่น: DZ-220B เครื่องกีดขวางบูมอัตโนมัติ
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1PC
ราคา: สามารถต่อรองได้
รายละเอียดการบรรจุ: ประตูกั้นรถยนต์ บรรจุในห่อบับเบิ้ลก่อนแล้วจึงเสริมด้วยกล่องสำหรับบรรจุด้านนอก
เวลาการส่งมอบ: 3-7 วันทำการหลังจากได้รับการชำระเงินแล้ว
เงื่อนไขการชำระเงิน: T/T, Western Union, Money Gram, การประกันการค้าอาลีบาบา, Paypal ฯลฯ
สามารถในการผลิต: 1000 ชุด/เดือน
วิธีขับรถ: |
มอเตอร์ไร้แปรงถ่านกระแสตรง |
ยี่ห้อ: |
-30℃~+70℃ |
ความชื้นสัมพัทธ์: |
≥85% |
กำลังไฟ:: |
150W |
ชื่อ: |
150W DC 24V มอเตอร์ไร้แปรงถ่านบูมอัตโนมัติพร้อมรีโมทไร้สาย |
ความเร็วในการวิ่ง: |
ปรับความเร็วได้ 2.5sec-6sec |
วิธีขับรถ: |
มอเตอร์ไร้แปรงถ่านกระแสตรง |
ยี่ห้อ: |
-30℃~+70℃ |
ความชื้นสัมพัทธ์: |
≥85% |
กำลังไฟ:: |
150W |
ชื่อ: |
150W DC 24V มอเตอร์ไร้แปรงถ่านบูมอัตโนมัติพร้อมรีโมทไร้สาย |
ความเร็วในการวิ่ง: |
ปรับความเร็วได้ 2.5sec-6sec |

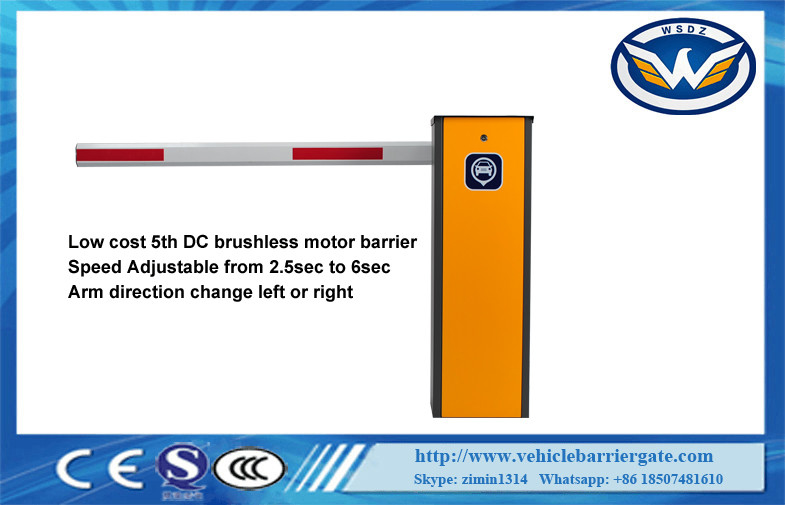

150W DC 24V มอเตอร์ไร้แปรงถ่านบูมอัตโนมัติพร้อมรีโมทไร้สาย
1. การเลือกสปริง
สปริงยืดได้หนึ่งอันและ
ข้อกำหนดมีดังนี้:
เส้นผ่านศูนย์กลาง 4.0 มม. สีเขียว
เส้นผ่านศูนย์กลาง 4.5 มม. สีแดง
เส้นผ่านศูนย์กลาง 5.5 มม. สีฟ้า
เส้นผ่านศูนย์กลาง 6.8 มม. สีเหลือง
เส้นผ่านศูนย์กลาง 7.0 มม. สีขาว
| 1 ความเร็วในการวิ่งสามารถปรับได้ตั้งแต่ 2.5 วินาทีถึง 8 วินาที |
| 2 แขนสามารถเปลี่ยนได้อย่างรวดเร็ว |
| 3 เปิดประตูกั้นด้วยล้อมอเตอร์เมื่อปิดเครื่อง รีเซ็ตโดยอัตโนมัติหลังจากเปิดเครื่อง |
| โครงสร้างการเคลื่อนไหวแบบสามลิงค์ของข้อเหวี่ยงแขนโค้ง การทำงานมีเสถียรภาพ |
| 5 รีโมทคอนโทรลไร้สาย เปิด/ปิด |
| 6 ฟังก์ชั่นย้อนกลับอัตโนมัติ (ปรับแรงได้) |
| มีขั้วต่อโฟโตเซลล์อินฟราเรด 7 ตัว |
| มีขั้วต่อเครื่องตรวจจับ 8 วง |
| 9 ผสานกับอุปกรณ์ระบบจอดรถอย่างดี พร้อมระบบควบคุมสายไฟ (ต้องเป็นสัญญาณสวิตซ์) |
| 10 ขั้วต่อสัญญาณไฟจราจร (AC220V กำลังไฟน้อยกว่า 40W) |
| 1 อุณหภูมิในการทำงาน (มอเตอร์): -30 ℃ ~ + 70 ℃ |
| 2 แรงดันไฟฟ้า: DC24V |
| 3 ความเร็วในการทำงาน:2.5s-8s |
| 4 จัดอันดับปัจจุบัน:9.5A |
| 5 กำลังไฟพิกัด:150W |
| 6 ความเร็วรอบขณะเดินเครื่อง: 1850 รอบต่อนาที |
| 7 ความเร็วสูงสุด: 1400rpm |
| 8 แรงบิดสูงสุด:59.6Nm |
| 9 ความชื้นสัมพัทธ์: ≥85% |
| 10 ระยะการควบคุมระยะไกล: ≤100M (ในที่โล่ง) |
5.การติดตั้งไฟฟ้า ไดอะแกรมสายไฟ
1. การเดินสายภายในของเครื่องนี้เสร็จสิ้นเมื่อออกจากโรงงาน โปรดอย่าเปลี่ยน เพียงแค่เชื่อมต่อแหล่งจ่ายไฟ 220V และสายกราวด์ป้องกันเพื่อทำงาน
2. อินเทอร์เฟซสัญญาณไฟจราจร: ใช้สัญญาณไฟจราจรแรงดัน 2A24V
3. อินเทอร์เฟซป้องกันอินฟราเรดยอดเยี่ยม: อุปกรณ์ป้องกันรังสีอินฟราเรดภายนอกและสัญญาณสวิตช์ของเอาต์พุตป้องกันรังสีสามารถเชื่อมต่อได้
4. อินเทอร์เฟซภาคพื้นดิน: รองรับความรู้สึกภาคพื้นดินภายนอกเมื่อใช้เซ็นเซอร์กราวด์ภายนอก คุณจะต้องเชื่อมต่อเอาต์พุตสัญญาณสวิตช์โดยเซ็นเซอร์กราวด์เท่านั้น
5. อินเทอร์เฟซการควบคุมสายไฟระบบที่จอดรถ: เชื่อมต่อสัญญาณสวิตช์จากระบบไปยังอินเทอร์เฟซนี้เพื่อควบคุมสิ่งกีดขวาง
6. เอาต์พุตสัญญาณจำกัดการเริ่มต้นและขีดจำกัดการลงจอด: ส่งสัญญาณสวิตช์ COM/NO/NC ไปยังระบบเพื่อแจ้งสถานะปัจจุบันของสิ่งกีดขวาง
7. อินเทอร์เฟซการสื่อสาร RS485 หรือ CAN: ซอฟต์แวร์พีซีสามารถใช้เพื่อจัดการอุปสรรคมากกว่า 15 รายการ
6.ตารางพารามิเตอร์การตั้งค่าฟังก์ชัน
| รหัสเมนู | มาตราส่วนพารามิเตอร์ | ชื่อพารามิเตอร์ | ค่าเริ่มต้น | หน่วย | ข้อสังเกต | |||
| H00-00 | 25-95 | เปิดการปรับความเร็ว | 40 | รอบการทำงานของ PWM ที่สอดคล้องกัน 25% -95% ขนาดขั้นตอนคือ1 | ||||
| H00-01 | 25-95 | ปิดการปรับความเร็ว | 40 | รอบการทำงานของ PWM ที่สอดคล้องกัน 25% -95% ขนาดขั้นตอนคือ1 | ||||
| H00-02 | 5-40 | เปิดในตำแหน่งลดมุม | 35 | ยิ่งค่ามุมสูงเท่าไหร่ โอกาสที่แขนจะสั่นน้อยลงเมื่อเข้าที่ | ||||
| H00-03 | 5-40 | ปิดในตำแหน่งลดมุม | 35 | ยิ่งค่ามุมสูงเท่าไหร่ โอกาสที่แขนจะสั่นน้อยลงเมื่อเข้าที่ | ||||
| H00-04 | 1-20 | เปิดการปรับอัตราเร่ง | 1 | นางสาว | ยิ่งเลขน้อย ยิ่งเร็ว | |||
| H00-05 | 1-20 | ปิดการปรับเร่ง | 8 | นางสาว | ยิ่งเลขน้อย ยิ่งเร็ว | |||
| H00-06 | 1-30 | เปิดในสถานที่มุม | 1 | ระดับ | ขนาดขั้นเป็น 1 เมื่อใหญ่กว่า 11 จะตรวจสอบโดยอัตโนมัติด้านใดด้านหนึ่ง | |||
| H00-07 | 1-30 | มุมปิดในตำแหน่ง | 1 | ระดับ | ขนาดขั้นตอนคือ1 | |||
| H00-08 | 7-13 | ปรับแรงถอยหลังอัตโนมัติ | 10 | อา | ขนาดขั้นตอนคือ1 | |||
| H00-09 | 0-90 | การปรับการปิดล่าช้า | 0 | ที่สอง | ขนาดขั้นตอนคือ 100；0 ไม่ปิดโดยอัตโนมัติ ค่าอื่นจะปิดโดยอัตโนมัติพารามิเตอร์นี้มีไว้สำหรับสถานการณ์ที่ไม่มีสัญญาณเครื่องตรวจจับลูปและโอกาสการทำงานที่ไม่อัตโนมัติ | |||
| H00-10 | 10-50 | ตรวจสอบการปรับความเร็วด้วยตนเอง | 30 | รอบการทำงาน PWM ที่สอดคล้องกัน 10% -50% ขนาดขั้นตอนคือ1 | ||||
| H00-11 | 0-2 | โหมดตรวจสอบตัวเอง | 0 | 0:ไม่ทำงานโดยอัตโนมัติ;1:ทำงานโดยอัตโนมัติ,กำจัดหลังจากปิดเครื่อง;2:ทำงานโดยอัตโนมัติ,หน่วยความจำไฟฟ้าขัดข้อง.3.อัจฉริยะทำงานโดยอัตโนมัติ | ||||
| H00-12 | 0-5 | การปรับแรงล็อคตัวเอง | 0 | 0:ไม่ถูกต้อง , 1 หรือ 2 ถูกต้อง | ||||
| H00-13 | 1-20 | เวลาชะลอตัวของมอเตอร์เมื่อหยุดชั่วคราว | 5 | ยิ่งการตั้งค่ายิ่งใหญ่ เวลาหยุดชั่วคราวก็จะนานขึ้น | ||||
| H00-14 | 0-1 | การตั้งค่าทิศทางการเสนอราคา | 0 | 0:ปิด,1:เปิด | ||||
| H00-15 | 0-2 | ทิศทางแขนปิดประหยัดพลังงาน | 0 |
0:ไม่ถูกต้อง 1:ปิดแขนที่ถูกต้อง(ประหยัดพลังงานแรงดันไฟฟ้าถูกกำหนดโดย49รายการ) 2:เปิดแขนที่ถูกต้อง |
||||
| H00-16 | 1-32 | ที่อยู่การสื่อสาร RS485 | 1 | สามารถเชื่อมต่อทาสได้ถึง 32 คน | ||||
| H00-17 | 0-2 | อัตราการสื่อสาร RS485 | 0 | 0:9600,1:19200,2:38400；เปลี่ยนพารามิเตอร์และจะใช้งานได้หลังจากเปิดเครื่องอีกครั้ง | ||||
| H00-18 | 0-2 | ไม่ว่าจะตรวจสอบตัวเองเมื่อเปิดเครื่อง | 1 | 0:ไม่ตรวจสอบตัวเอง,1:ตรวจสอบตัวเอง;2:ตรวจสอบตัวเองด้วยรีโมทคอนโทรล; | ||||
| H00-19 | 0-3 | การตั้งค่าการตรวจสอบตัวเอง | 2 | 0: ไม่ถูกต้องด้วยตนเอง, 1: ปุ่ม SET แป้นพิมพ์, 2: รีโมทคอนโทรลถูกต้อง, 3, ปุ่ม SET แป้นพิมพ์และรีโมทคอนโทรลทั้งสองถูกต้อง | ||||
| H00-20 | 0-15 | การตรวจสอบดัชนีการตั้งค่าพารามิเตอร์ | 7 | 0 | 0XD000 | หมุนความเร็ว | 0~2500 | |
| 1 | 0XD001 | มุมป้อนกลับของมอเตอร์ | 0~90 องศา | |||||
| 2 | 0XD002 | แรงดันบัสบาร์ (V) | 0~40.0 | |||||
| 3 | 0XD003 | เอาท์พุทปัจจุบัน | ||||||
| 4 | 0XD004 | ห้องโถงรัฐ | 0~7 | |||||
| 5 | 0XD005 | เลขที่เปลี่ยน | ||||||
| 6 | 0XD006 | จำนวนเที่ยวทั้งหมด | ||||||
| 7 | 0XD007 | เวลาทำงาน (มิลลิวินาที) | 0~9000 | |||||
| 8 | 0XD008 | เวลาทำงานสะสม | 0`99999999 | |||||
| 9 | 0xD00A | เวลาของการทำงานอัตโนมัติ | 0~99999999 | |||||
| 10 | 0xD00C | เวลาของการต่อต้านการชนกัน | 0~99999999 | |||||
| 11 | 0xD00E | จำนวนครั้งที่วางแขนไว้ใกล้ตัว | 0~99999999 | |||||
| 12 | 0xD010 | เวลาเปิดเครื่อง (นาที) | 0~99999999 | |||||
| 13 | 0xD012 | จ่ายไฟตรงครั้ง | 0~99999999 | |||||
| 14 | 0xD014 | สถานะการทำงาน | จอแสดงผลไบนารี | |||||
| 15 | 0xD015 | รหัสความผิดปกติ | 0~7 | |||||
| 19 | จำนวนแขนขึ้น | 0-65535 | ||||||
| 20 | จำนวนแขนลง | 0-65535 | ||||||
| 21 | จำนวน STOP | 0-65535 | ||||||
| 22 | จำนวนเครื่องตรวจจับลูป | 0-65535 | ||||||
| 23 | จำนวนตาแมว | 0-65535 | ||||||
| 24 | จำนวนกล้อง | 0-65535 | ||||||
| H00-21 | 0-3 | ข้อมูลโรงงานเริ่มต้นใหม่ | 0 | 1: ส่วนที่เหลือของข้อมูลจากโรงงาน, 2: จำนวนครั้งที่ล้างข้อมูลสะสม 3: สะสมจำนวนครั้งเพื่อล้างและกู้คืนการตั้งค่าจากโรงงาน กลับสู่ 0 หลังจากดำเนินการ | ||||
| H00-22 | 0-1 | เริ่มค่าคงที่เวลาเร่งความเร็ว | 0 | ยิ่งค่าสูง ความเร่งยิ่งช้าลง | ||||
| H00-23 | 12-30 | เอาต์พุตขั้นต่ำ | 10 | รอบการทำงานขั้นต่ำของแขนขึ้น/ลง | ||||
| H00-24 | 12-30 | หยุดการตั้งค่าฟังก์ชั่นปุ่ม | 0: เมื่อใดก็ตามที่คุณกดหยุดชั่วคราว ARM จะอยู่ในสถานะปัจจุบัน 1: เมื่อปิดแขนให้กดปุ่ม STOP เพื่อสลับแขนเป็นคำสั่งขึ้น | |||||
| H00-25 | 1-20 | จอง | ||||||
| H00-26 | 0-1 | หมดเวลาการนับกล้อง (วินาที) | ส | 0: นับล้างเมื่อหมดเวลา 10 นาที ไม่ใช่ 0 คือเวลาปิดแขน | ||||
| H00-27 | 0-1 | |||||||
| H00-28 | 0-3 | โหมดเอาท์พุตไฟ LED | 0:อย่าสลับสลับไปมาระหว่างการทำงาน；1:อนุญาตให้กะพริบ;2:ไฟเขียวเมื่อแขนขึ้น 45 องศา | |||||
| H00-33 | 485 การควบคุมสถานะการสื่อสาร | การสื่อสาร 485, ข้อมูลพอร์ตอินพุตแบบอะนาล็อก | ||||||
| H00-34 | รูปแบบพีค | 0-1 | กดรีโมทควบคุมระยะไกลว่าจะห้ามการใช้พอร์ต IO;0: ไม่มีผลการห้าม;1: มีประสิทธิภาพ | |||||
